Измерители защитного слоя бетона ИПА-МГ4, ИПА-МГ4.01

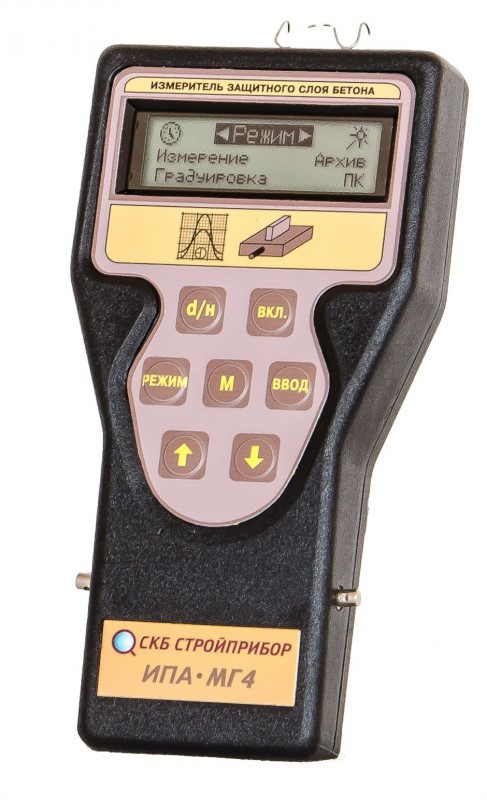

Измерители защитного слоя бетона ИПА-МГ4 и ИПА-МГ4.01

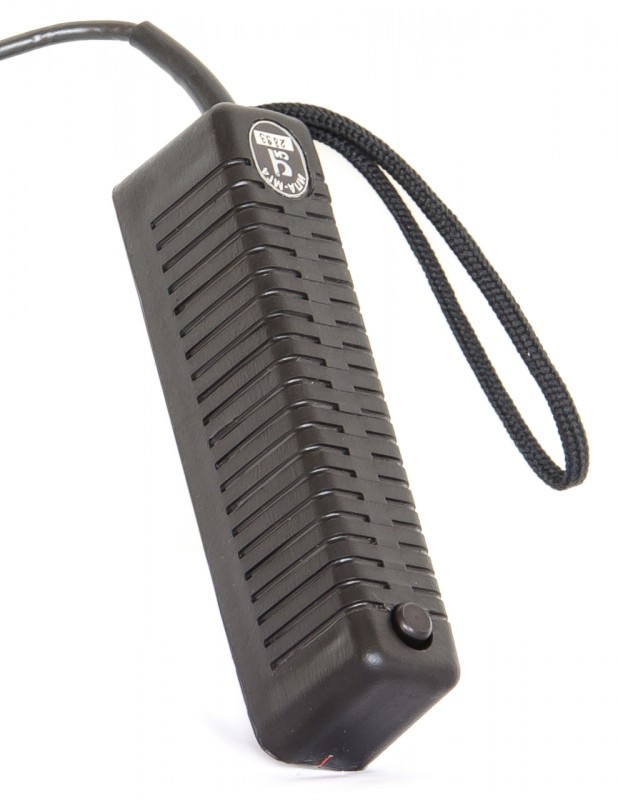

Преобразователь измерителей защитного слоя бетона ИПА-МГ4 и ИПА-МГ4.01

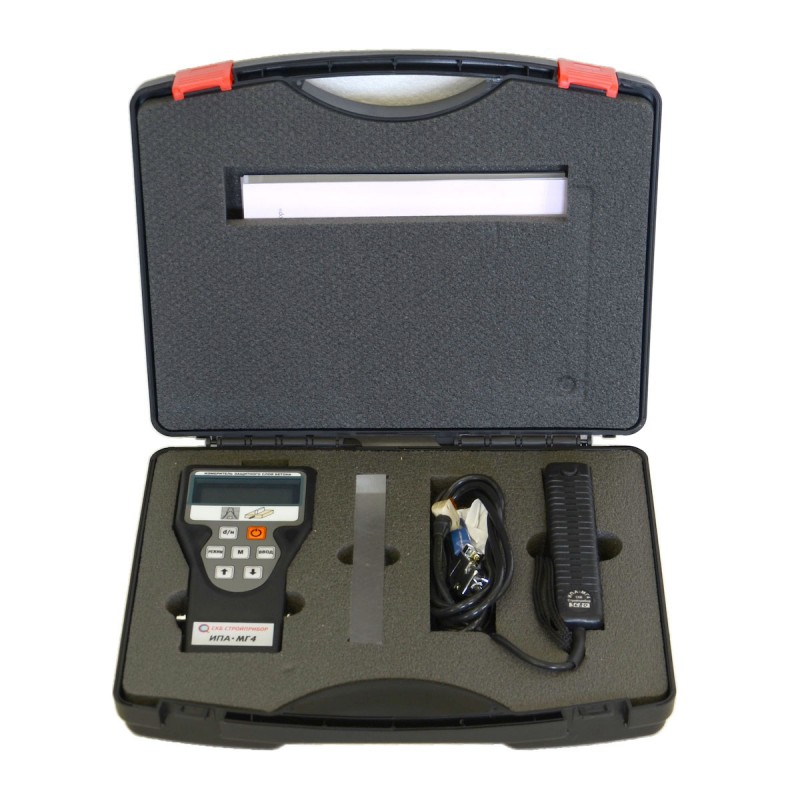

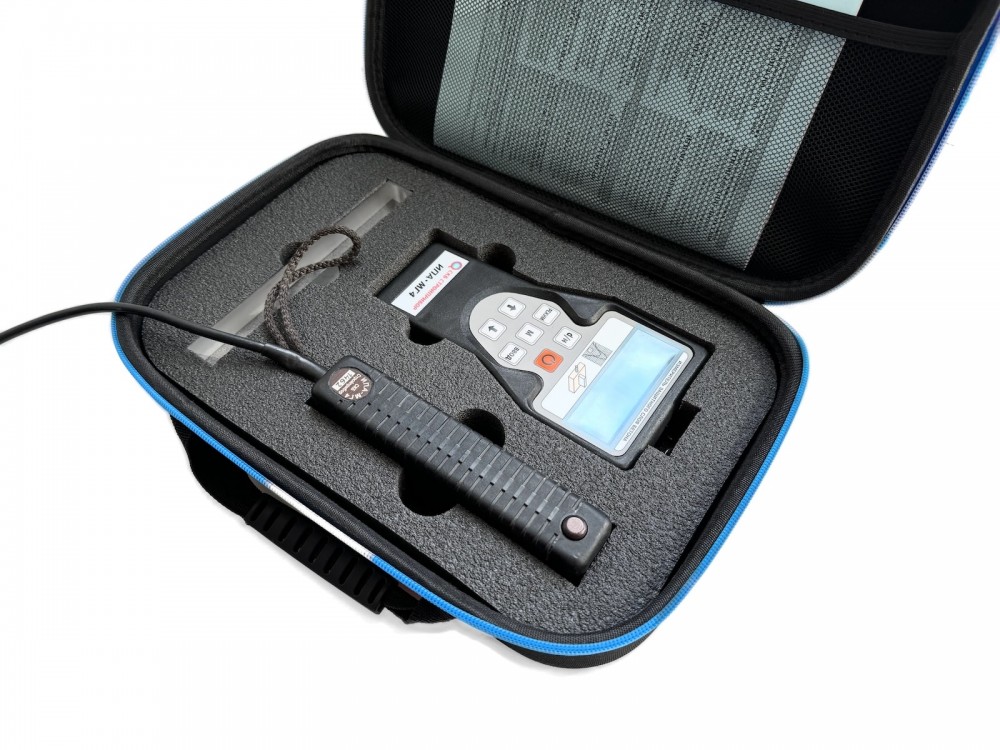

Кейс для измерителей защитного слоя бетона ИПА-МГ4 и ИПА-МГ4.01

Цена: от 90 000 руб.

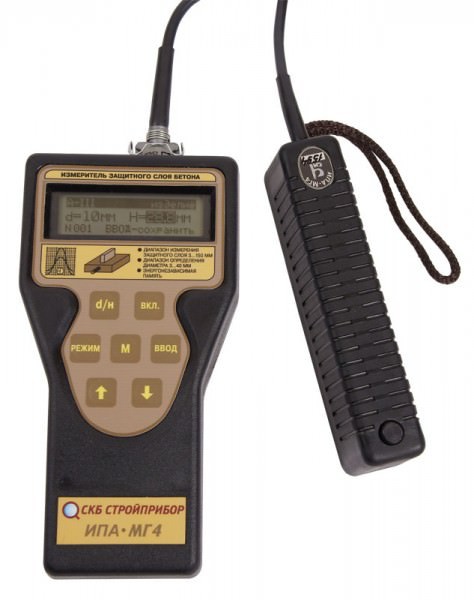

Измерители защитного слоя бетона ИПА-МГ4, ИПА-МГ4.01

Купить Загрузки Напечатать

Утвержден тип средства измерения
Внесен в Госреестр РФ под №29316-10 (продлен до 2025 года)
Внесен в Госреестры Казахстана, Беларуси

Приборы ИПА-МГ4 и ИПА-МГ4.01 используются для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.

Согласно данному ГОСТ толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами железобетонного изделия.

Сфера использования данного оборудования - определение параметров армирования железобетонных изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.

Приборы используют 3 основных режима работы:

Определение оси арматурного стержня;
Определение защитного слоя при известном диаметре;
Определение диаметра арматурного стержня при известном защитном слое.

Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.

Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.

Прибор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.

Технические характеристики измерителей защитного слоя бетона

Наименование характеристики	ИПА-МГ4	ИПА-МГ4.01
Цена, рублей (НДС не облагается)	90 000	108 000
Контролируемые диаметры арматуры, мм	3...40
Диапазон измерения толщины защитного слоя бетона, мм:
- при диаметре арматуры 3, 4, 5, 6, 8 мм	от 5 до 60
− при диаметре арматуры 10, 12, 14, 16, 18 мм	от 5 до 90
- при диаметре арматуры 20, 22, 25, 28 мм	от 5 до 110
− при диаметре арматуры 32, 36, 40 мм	от 10 до 130
Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня не более, мм	± (0,05 h_зс + 0,5 мм), где h_зс- измеряемая толщина защитного слоя бетона, мм
Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм	± 10
Объем памяти результатов измерений	200	999
Количество групп индивидуальных градуировочных зависимостей	9
Габаритные размеры, мм:
- блока электронного	176×92×32
- преобразователя	160×48×35
Масса с преобразователем, кг, не более	0,8
Средний срок службы измерителя, лет	10
Средняя наработка на отказ, ч, не менее	5000

Комплект поставки измерителей защитного слоя бетона

Электронный блок, преобразователь, упаковочный кейс (сумка), контрольный образец, руководство по эксплуатации.
Дополнительно для ИПА-МГ4.01: кабель связи с ПК, программное обеспечение.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: влагомер древесины, разрывная машина.

Поверка измерителей защитного слоя бетона

Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений государственные региональные центры метрологии, а так же другие аккредитованные юридические лица и индивидуальные предприниматели.

Основные средства поверки: микрометры гладкие диапазон измерений от 0 до 25 мм, от 25 до 50 мм, от 75 до 100 мм, КТ 2; штангенциркуль по ГОСТ 166-89, диапазон от 0 до 300 мм, КТ 1.

Вспомогательные средства поверки: набор прокладок немагнитных, имитирующих толщину защитного слоя бетона длиной (160 ± 2) мм, шириной (33 ± 2) мм и толщинами: 2; 3; 5; 10; 20; 30; 50; 80 мм, с отклонением толщины не более 0,1 мм; стержни арматурные класса Bр-I ГОСТ 6727 диаметром 3 мм, класса А-I ГОСТ 5781 диаметром 10, 14 мм, класса А-III ГОСТ 5781 диаметром 25, 40 мм.

В Республике Беларусь ремонт, техническое обслуживание и подготовку к поверке выполняет ОДО "Белспецоснастка" по адресу:

г. Минск, ул.Купревича, д.7, к.247, телефоны: +375 17551-20-30;
г. Барановичи, ул.Чернышевского, д.61/1, к.95, телефоны: +375 16364-95-29.

Дополнительно для измерителей защитного слоя бетона ИПА-МГ4 и ИПА-МГ4.01

Кейс для измерителей защитного слоя бетона ИПА-МГ4 и ИПА-МГ4.01 - 2 500 руб.

Габаритные размеры: 320×210×90 мм

Контрольный образец для приборов ИПА-МГ4, ИПА-МГ4.01 - 250 руб.

Контрольный образец для измерителей защитного слоя бетона ИПА-МГ4, ИПА-МГ4.01

Загрузки

Программное обеспечение для прибора.

Руководство по эксплуатации (инструкция) ИПА-МГ4, ИПА-МГ4.01

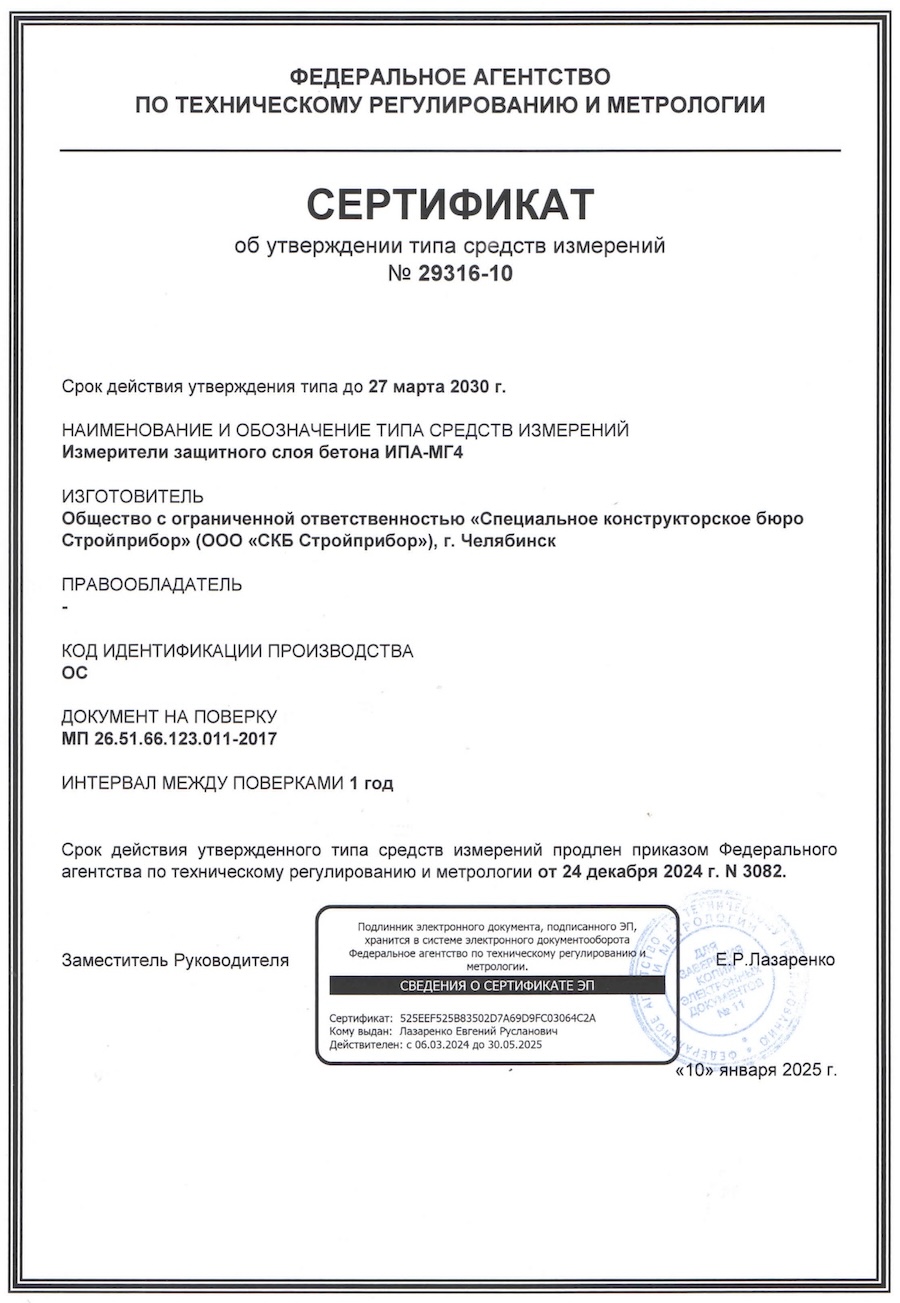

Свидетельство об утверждении типа средств измерений. Российская Федерация.

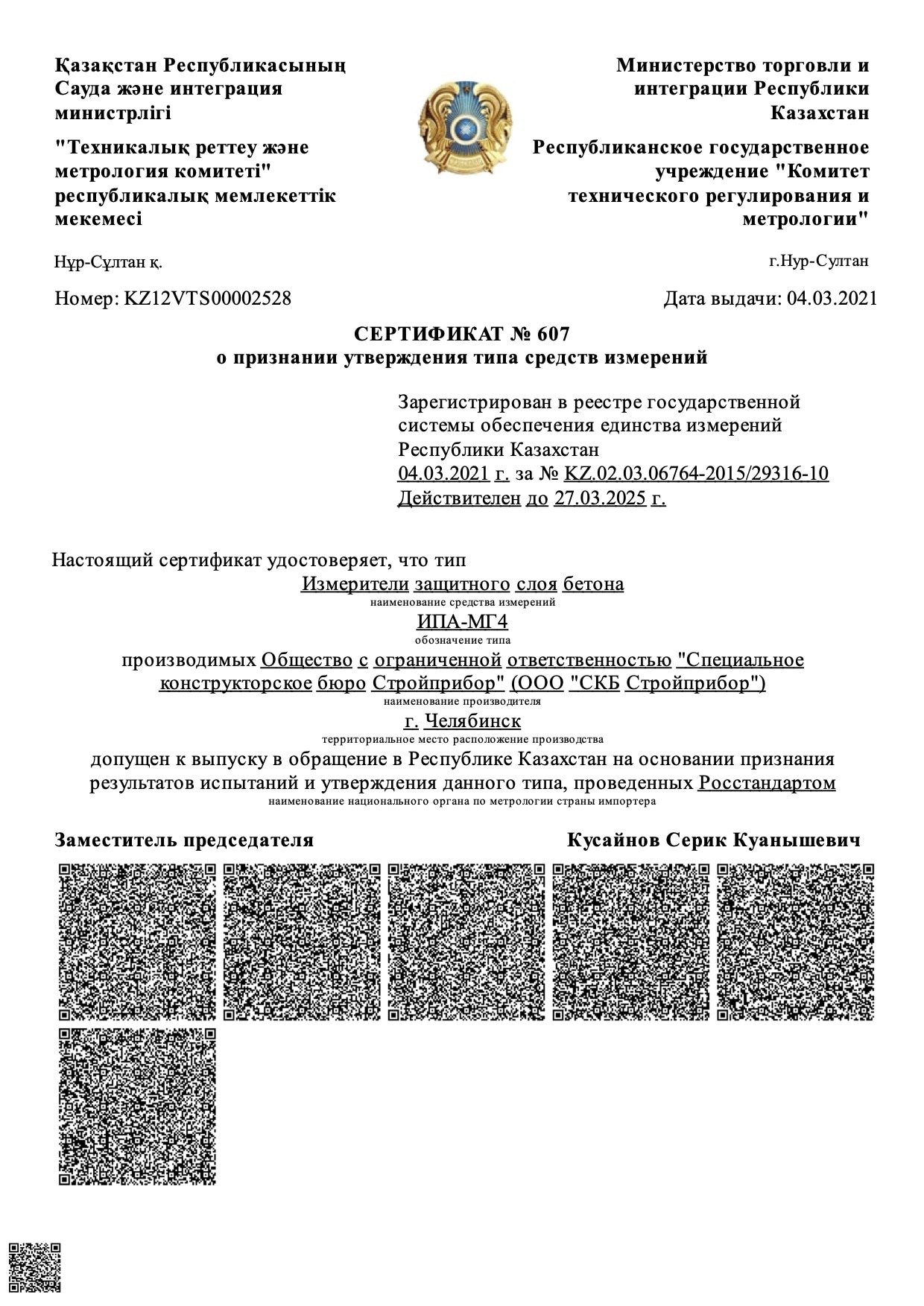

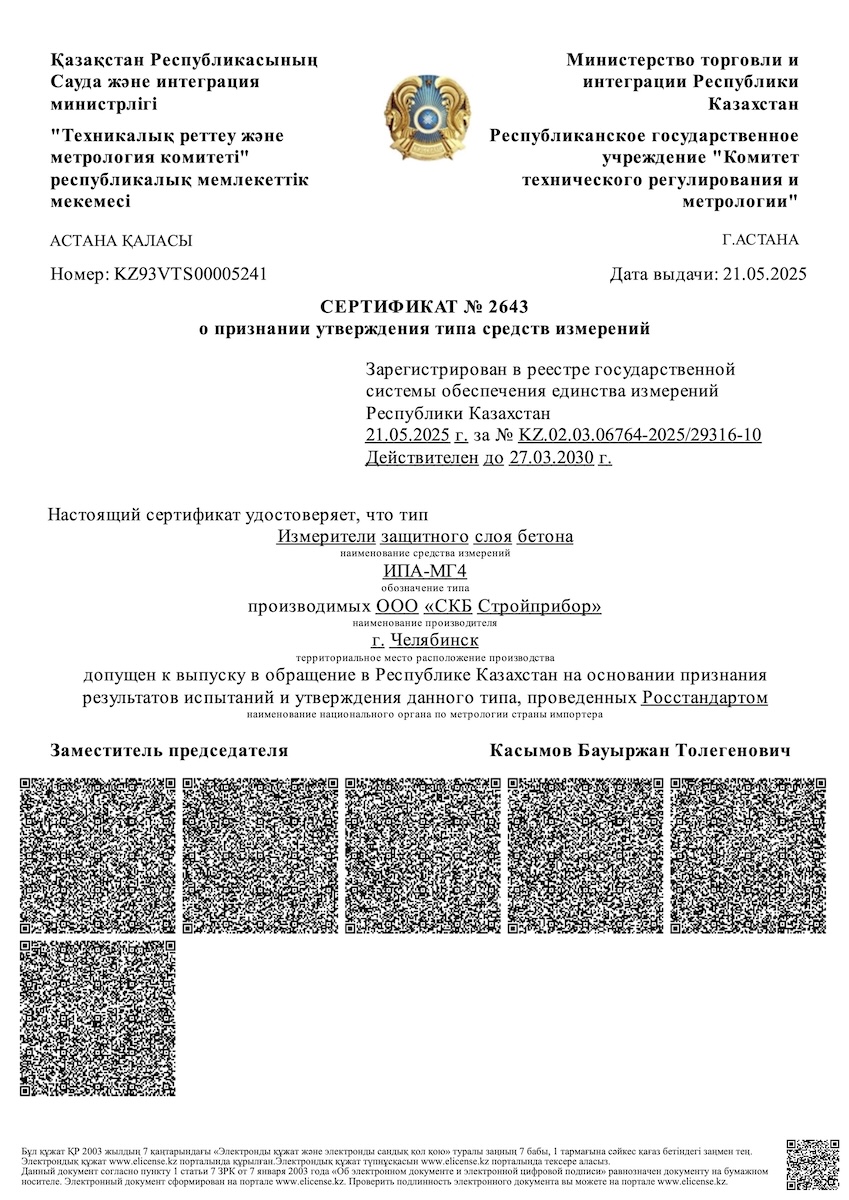

Сертификат о признании утверждения средств измерений. Республика Казахстан.

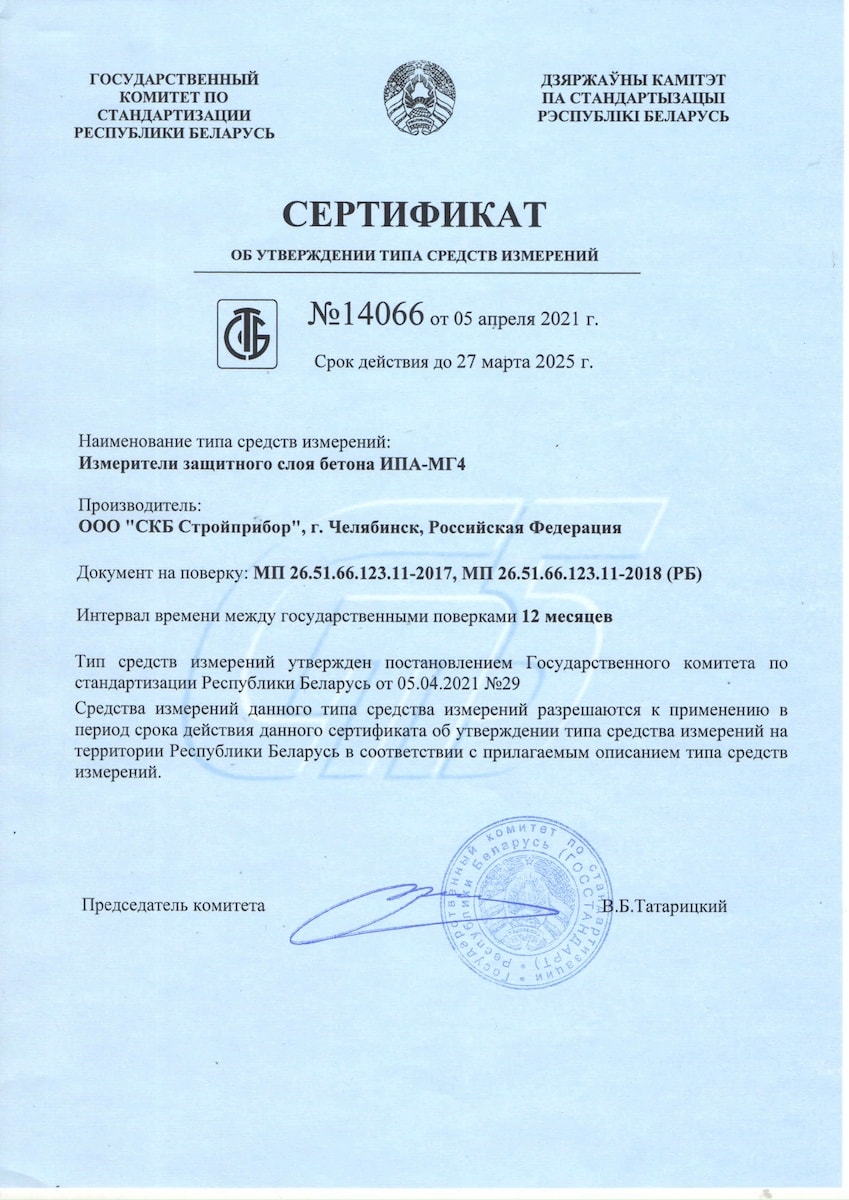

Сертификат об утверждении типа средств измерений. Республика Беларусь.

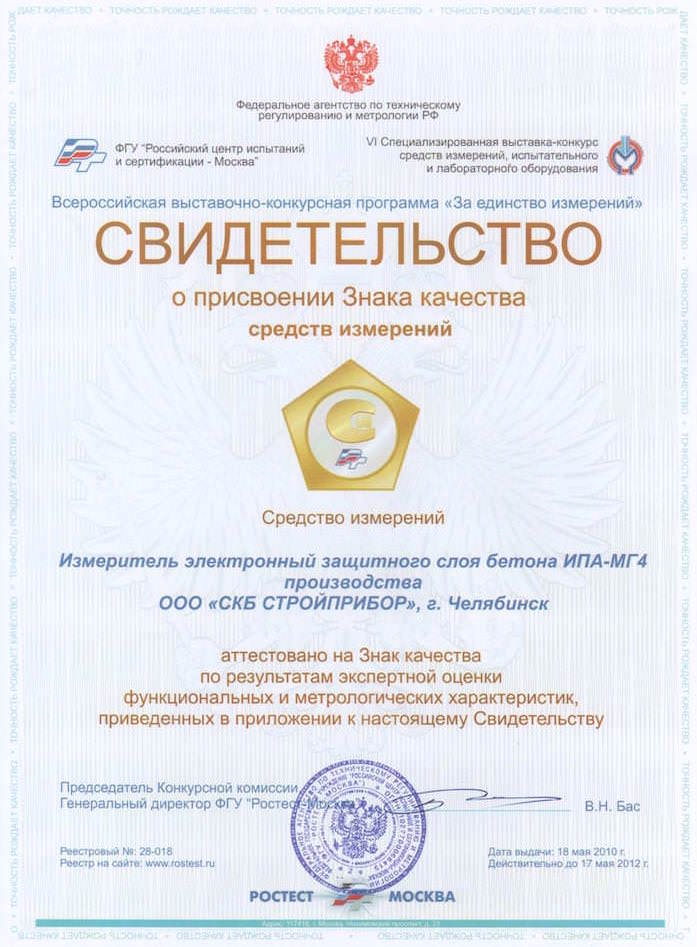

Свидетельство о присвоении Знака качества средств измерений

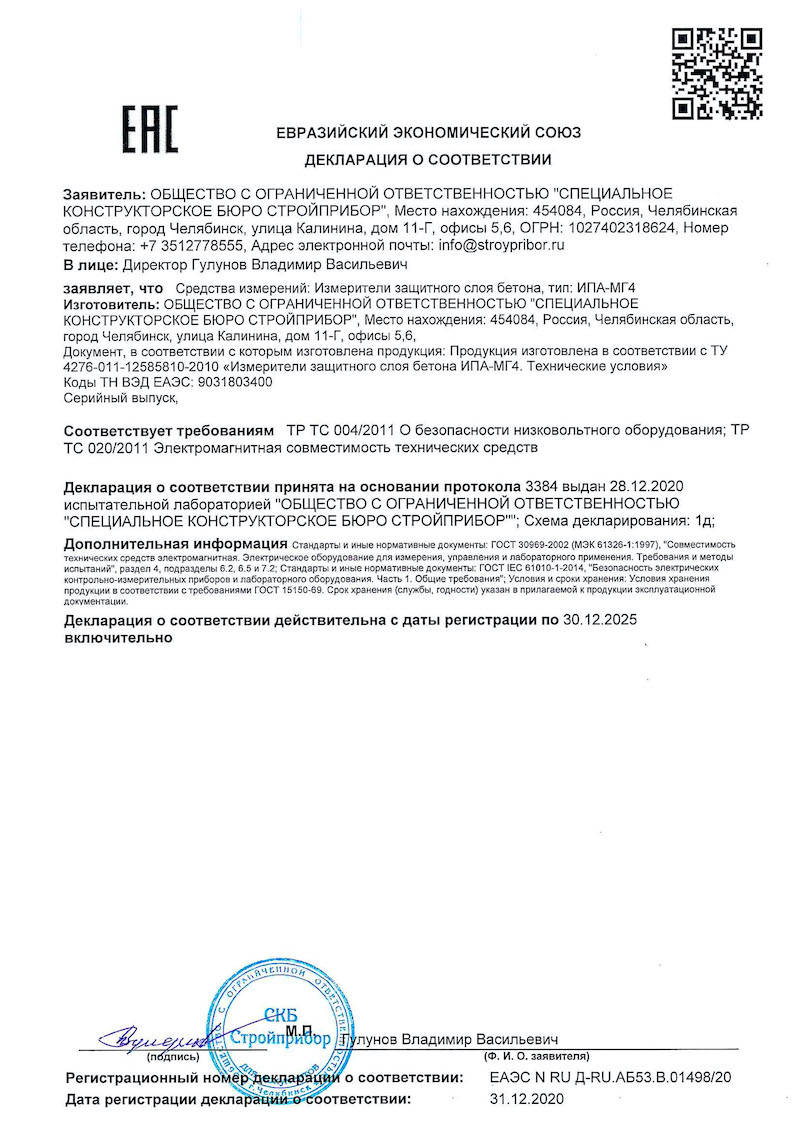

Декларация о соответствии техническим регламентам Таможенного союза

Все Приборы для контроля арматуры железобетонных конструкций

Задать вопрос о приборе
26.01.2017

Спрашивает смагулов мухтар:

Здравствуйте прибор ИПА-МГ4 сколько стоит.

Отвечает Сергей:

Здравствуйте, на странице измерителей защитного слоя бетона ИПА-МГ4, ИПА-МГ4.01 указаны цены.

01.04.2016

Спрашивает Вячеслав:

Здравствуйте! Наша организация приобрела ваши приборы: Измеритель защитного слоя бетона ИПА-МГ4, и измеритель влажности электронный Влагомер-МГ-4Б. Планируем приобрести Термогигрометр ТГЦ-МГ4. Возникла необходимость подготовки специалистов для работы с данными приборами по методам НК соответствующим именно этим приборам. Просим указать какой из перечисленных приборов соответствует какому методу Неразрушающего контроля.

Отвечает Олег:

ИПА-МГ4 -магнитный метод НК
Влагомер-МГ4 и ТГЦ-МГ4 можно отнести к визуальному и измерительному методу.

20.08.2014

Спрашивает Александр Николаевич:

Здравствуйте!
При очередной поверке прибора ИПА-МГ4.01 в ЦСМ нам выдали извещение о непригодности средства измерения к применению. Т.к. основная абсолютная погрешность измерения толщины превышает допустимое значение. Возможно ли у вас отремонтировать прибор и поверить его?

Отвечает Олег:

Да.

09.01.2014

Спрашивает Антон:

Здравствуйте, скажите пожалуйста где и как можно произвести поверку (калибровку) прибора ИПА-МГ4.01.

Отвечает Олег:

Необходимо обратиться в ближайший к Вам ЦСМ, аккредитованный на поверку приборов такого вида, либо прислать прибор к нам.

27.02.2012

Спрашивает Вадим:

Здравствуйте,

Приобрели прибор ИПА МГ4-01 №2106.
Через неделю после приобретения - при определении толщины защитного слоя прибор повис- что делать?

Отвечает Олег:

Проверить уровень заряда батарей, перезагрузить прибор.

11.10.2011

Спрашивает Андрей:

Здравсвуйте! Приобрел у Вас прибор ИПА-МГ4. Для подключения данного прибора к компьютеру нужен COM порт, которого в современный ноутбуках обычно нет. Если ли возможность подключить сей девайс через USB порт, как, например, ИПС-МГ4? Есть ли решение данной проблемы?

Отвечает Олег:

Вам необходим переходник типа USB-RS232(COM)!

24.05.2011

Спрашивает Роман:

Добрый день!
Подскажите пожалуйста нормативный срок службы ИПА-МГ4

Отвечает Олег:

Нормативный срок службы приборов типа ИПА-МГ4, согласно техническим условиям, составляет 10 лет.

23.05.2011

Спрашивает Андрей:

Имеются приборы ИПА-МГ 4.01, ИПС-МГ 4.03.
Как часто нужно их поверять.
Где и как это сделать.
Спасибо

Отвечает Олег:

Межповерочный интервал приборов ИПА-МГ4.01 и ИПС-МГ4.03 - один год.

26.10.2009

Спрашивает Марат:

Приобрели ваш прибор в 2007г. Нареканий по работе не возникало. Практически весь 2008 год прибор пролежал без работы. Раз в месяц включали проверяли работоспособность. Последний разх прибор не может провести юстировку (похоже виснет).... Работаем в Оренбурге. Вопрос где можно отремонтировать... и что в нем может повредиться от времени?

Отвечает Олег:

Ремонт только у нас в челябинске, можно отправить почтой либо транспортной компанией (лучше все обговорить с менеджерами по телефону, они посоветуют лучший способ доставки и коплектацию посылки для ремонта). Что вышло из строя будет ясно после осмотра.

13.06.2009

Спрашивает Иван:

Здравствуйте! Купил прибор ИПА-МГ4.01
Проблема с определением прибора при передачи данных. Видно что компьютер подхватил прибор, но в левом углу диалога передача данных написано - неизвестная версия прибора! Подскажите что с этим делать??

Отвечает Олег:

Свяжитесь с нами по телефону, мы поможем решить вашу проблему.

21.04.2009

Спрашивает Алексей:

Когда покупали прибор в комплекте не было кабеля для ПК. Каким образом можно осуществить доставку кабеля+СD диска в Украину? Есть ли такая возможность?

Отвечает Олег:

Уточните пожайлуста, как у вас конкретно прибор его номер и дату покупки.

20.03.2009

Спрашивает Олег:

Купили прибор ИПА-МГ4, но в комплект постаки не входили кабель RS-232 и программное обеспечение.
Программу скачал с сайта.
По поводу кабеля: могли бы Вы предоставить распайку контактов (кабель сделаем своими силами).
Спасибо
p.s. Связаться по телефону проблематично - Украина.

Отвечает Олег:

Кабель и программное обеспечение бесплатно не распространяется, на сайте представлены ознакомительные версии программного обеспечения. Кабель + CD стоит 750р.

18.02.2009

Спрашивает алексей:

Нужна инструкция на ИПА-МГ4 (измеритель защитного слоя бетона). Покупали у ВАС. как получить копию.

Отвечает Олег:

Свяжитесь с нами по телефону для решения данного вопроса.
