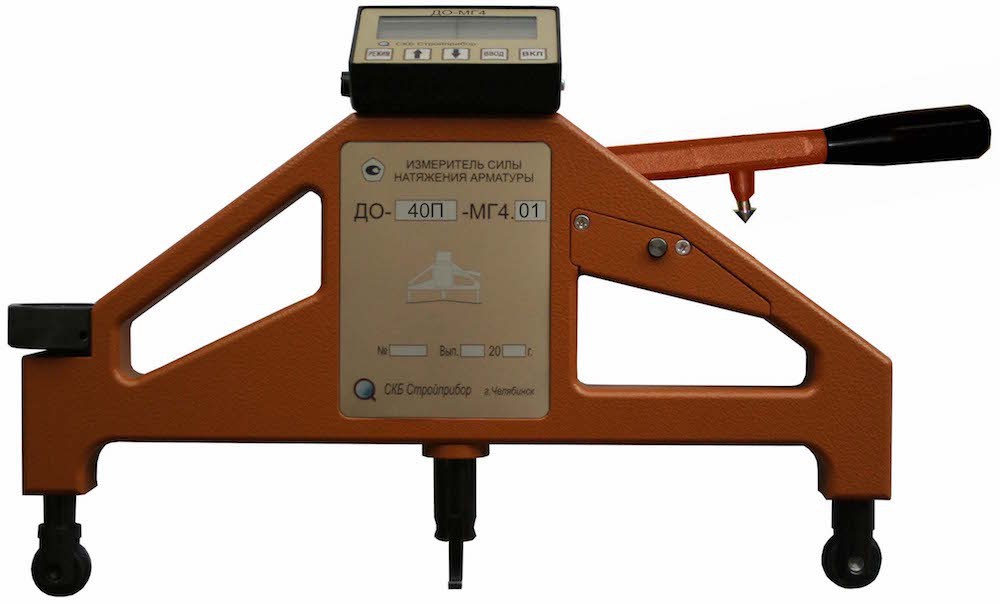

Измеритель силы натяжения арматуры ДО-40П-МГ4

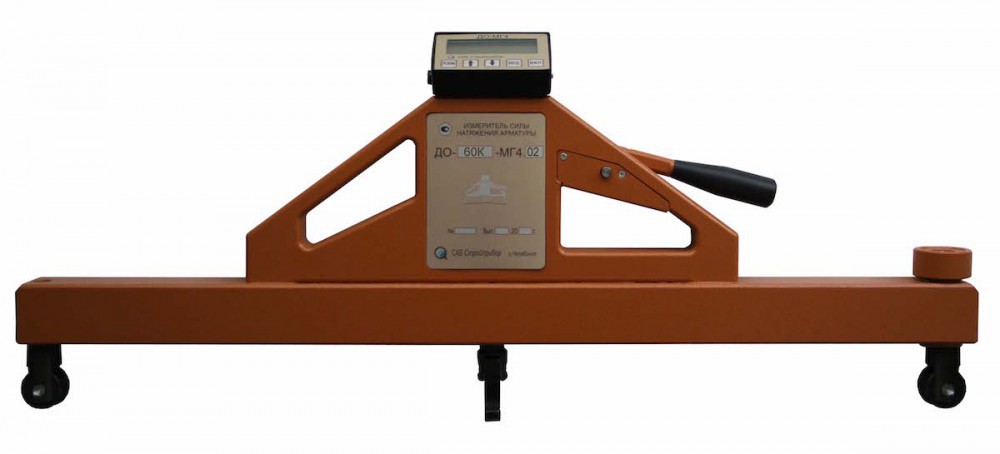

Измерители силы натяжения арматуры ДО-60П-МГ4, ДО-60С-МГ4, ДО-60К-МГ4

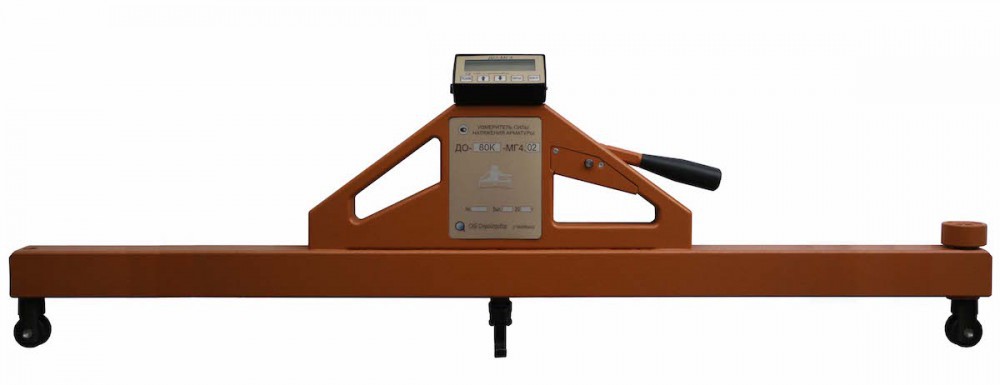

Измерители силы натяжения арматуры ДО-80К-МГ4

Кейс для измерителя силы натяжения арматуры ДО-40П-МГ4

Кейс для измерителя силы натяжения арматуры ДО-60П-МГ4

Цена: от 157 000 руб.

Измерители силы натяжения арматуры ДО-МГ4

Купить Загрузки Напечатать

Утвержден тип средства измерения
Внесен в Госреестр РФ. Сертификат № 53760-13 (продлен до 2028 года)
Внесен в Госреестры Казахстана, Беларуси.

Измерители силы натяжения арматуры ДО-МГ4 предназначены для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.

Область применения приборов - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования и др.) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.

Приборы обеспечивают измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений и часами реального времени , имеют режим передачи данных на ПК по USB интерфейсу.
Индикация результатов измерений производится на цифровом дисплее в кН и МПа.

Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.

Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.

Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.
Измерители имеют обозначение ДО-Х-МГ4.В, где

	ДО-МГ4 – обозначение типа измерителя;
	Х – обозначение модификации:
	40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм;
	60П – измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм;
	60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм;
	60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм;
	80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм.
	В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно)

Технические характеристики измерителей силы натяжения арматуры

Модификация измерителя	Цена, рублей (НДС не облагается)	Диапазон измерений силы натяжения арматуры, кН	Предельное значение напряжения в арматуре, МПа	Диапазон измерений силы поперечной оттяжки, кН	Диаметр арматуры, мм	Габаритные размеры, мм (ДхШхВ)	Масса, кг
ДО-40П-МГ4	157 000	от 3 до 10	1410	от 0,1 до 0,4	3	360х65х270	2,6
		от 3 до 16	1270	от 0,1 до 0,7	4
		от 3 до 25	1270	от 0,1 до 1,0	5
ДО-60П-МГ4	178 000	от 5 до 34	1200	от 0,1 до 0,7	6	650х65х270	5,2
		от 10 до 58	1300	от 0,2 до 1,1	7,5
ДО-60С-МГ4	178 000	от 5 до 80	620	от 0,1 до 0,9	9,6	650х65х270	5,2
		от 5 до 45	570	от 0,1 до 0,9	10
		от 10 до 65	570	от 0,2 до 1,3	12
		от 10 до 85	570	от 0,2 до 1,7	14
ДО-60К-МГ4	178 000	от 5 до 32	14000	от 0,1 до 0,7	6	650х65х270	5,2
		от 10 до 74	14000	от 0,2 до 1,5	9
		от 20 до 130	14000	от 0,4 до 2,5	12
ДО-80К-МГ4	190 000	от 20 до 130	14000	от 0,3 до 2,0	12	850х65х290	6,4
		от 20 до 180	13000	от 0,4 до 2,5	15
Пределы допускаемой относительной погрешности измерения силы поперечной оттяжки						± 1 %
Пределы допускаемой относительной погрешности измерения силы натяжения арматуры						± 3 %
Размах показаний измерителя						3 %
Питание измерителей осуществляется от 2-х элементов АА(LR6), напряжением						3 В
Потребляемый ток, не более						55 мА
Диапазон рабочих температур, °С						от + 5 до + 40

Комплект поставки измерителей силы натяжения арматуры

Измеритель силы натяжения арматуры ДО-МГ4, кабель связи с ПК, программное обеспечение, руководство по эксплуатации, упаковочный кейс.

Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

Другие популярные приборы: динамометр растяжения, весы электронные лабораторные.

Дополнительно для измерителей силы натяжения арматуры ДО-40МГ4

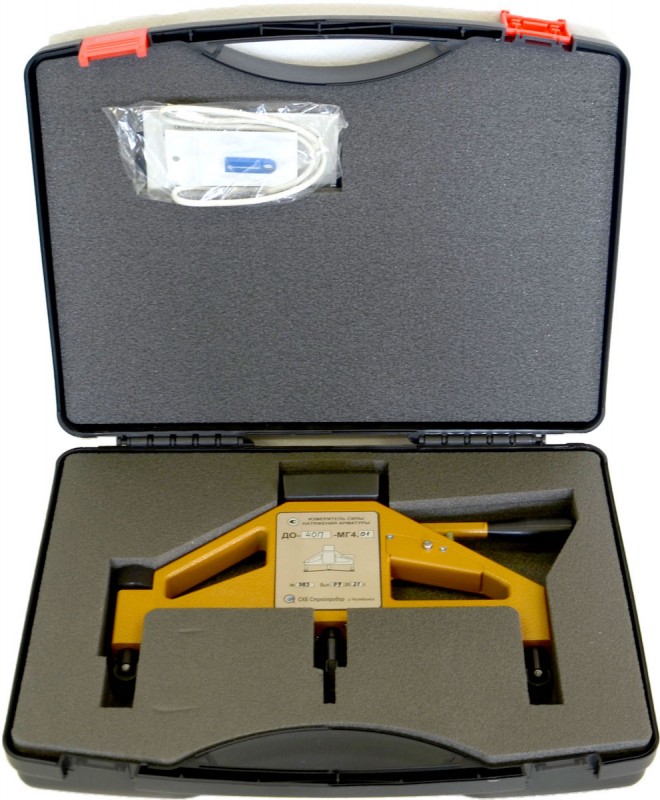

Кейс для измерителей силы натяжения арматуры ДО-40МГ4 - 3 800 руб.

Кейс для измерителей силы натяжения арматуры ДО-40МГ4

Дополнительно для измерителей силы натяжения арматуры ДО-60МГ4

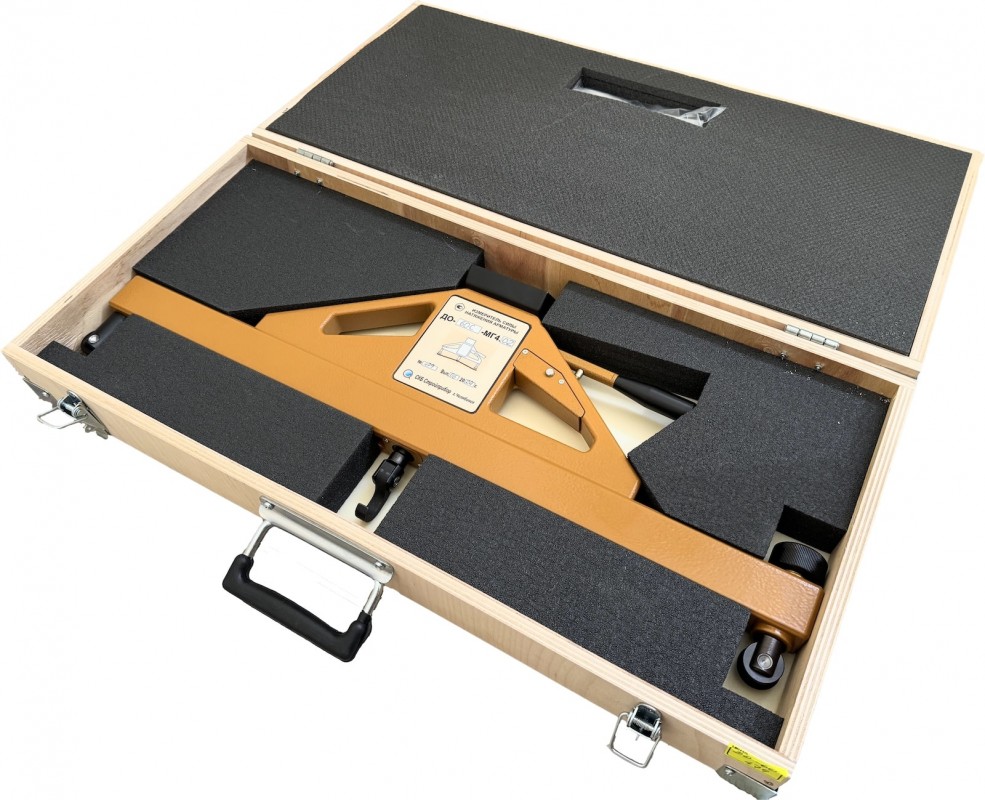

Кейс для измерителей силы натяжения арматуры ДО-60МГ4 - 6 200 руб.

Кейс для измерителей силы натяжения арматуры ДО-60МГ4

Загрузки

Программное обеспечение для прибора.

Руководство по эксплуатации (инструкция) ДО-МГ4

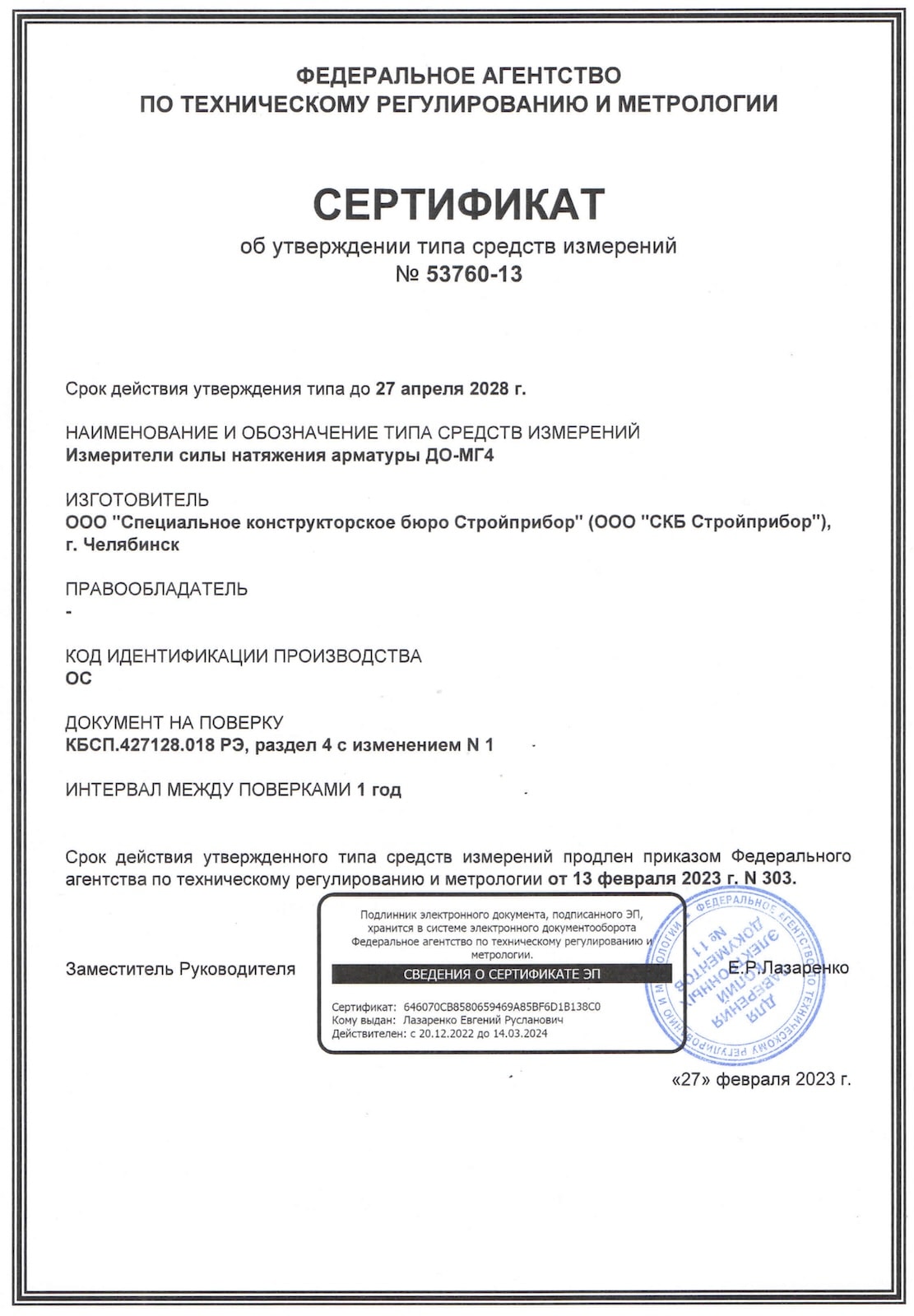

Свидетельство об утверждении типа средств измерений. Российская Федерация.

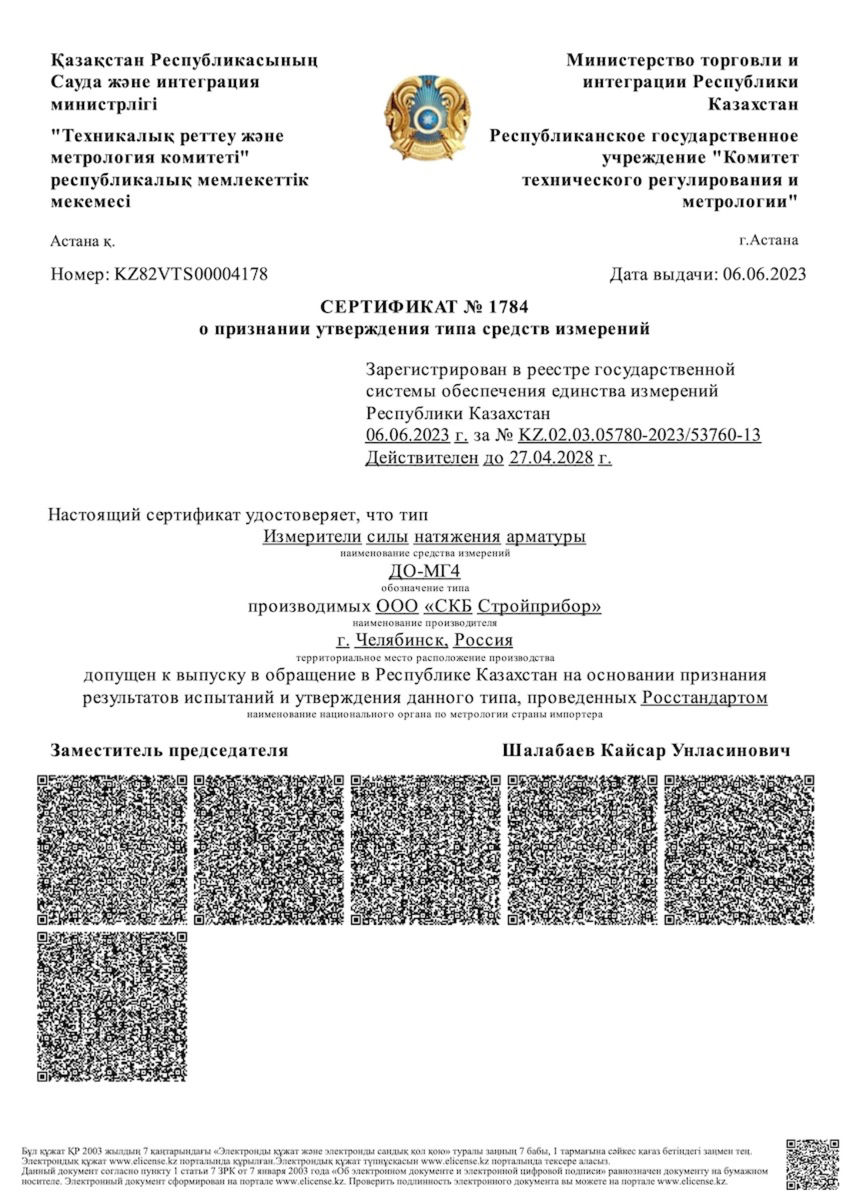

Сертификат о признании утверждения средств измерений. Республика Казахстан.

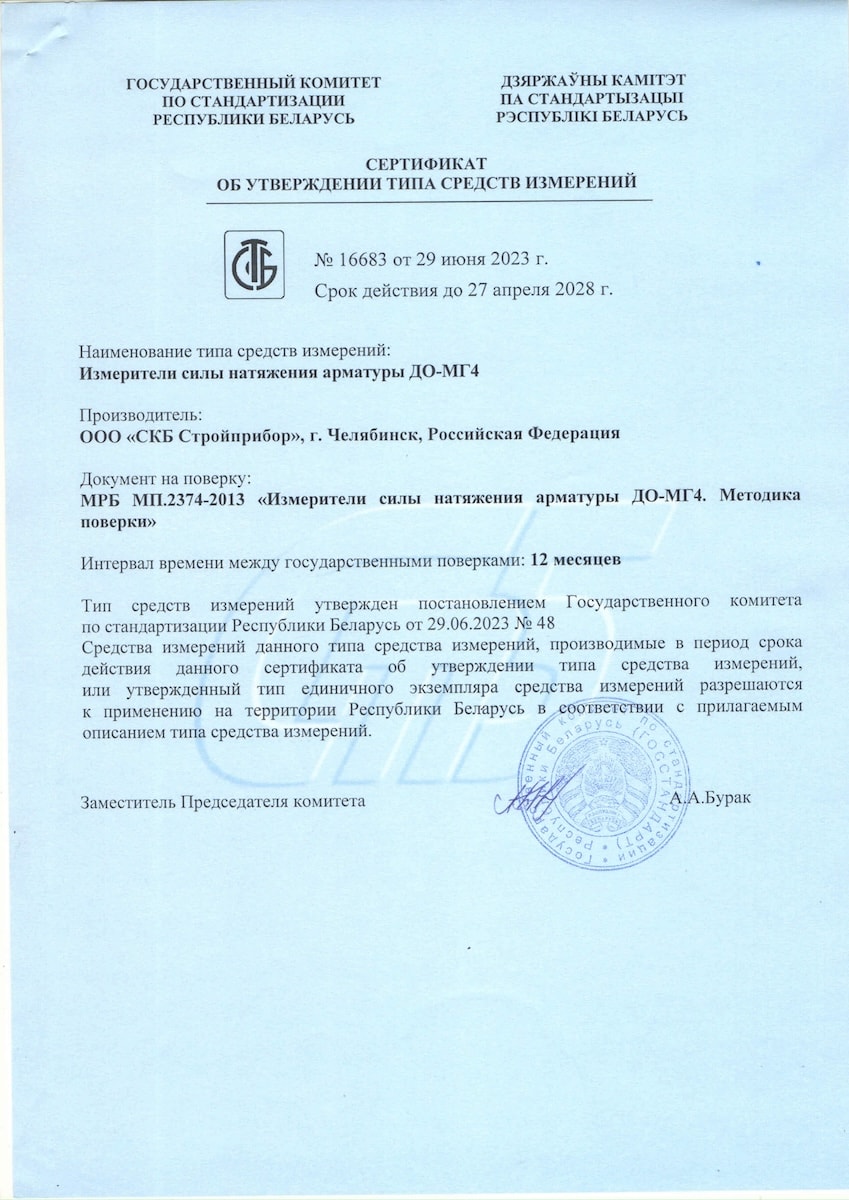

Сертификат об утверждении типа средств измерений. Республика Беларусь.

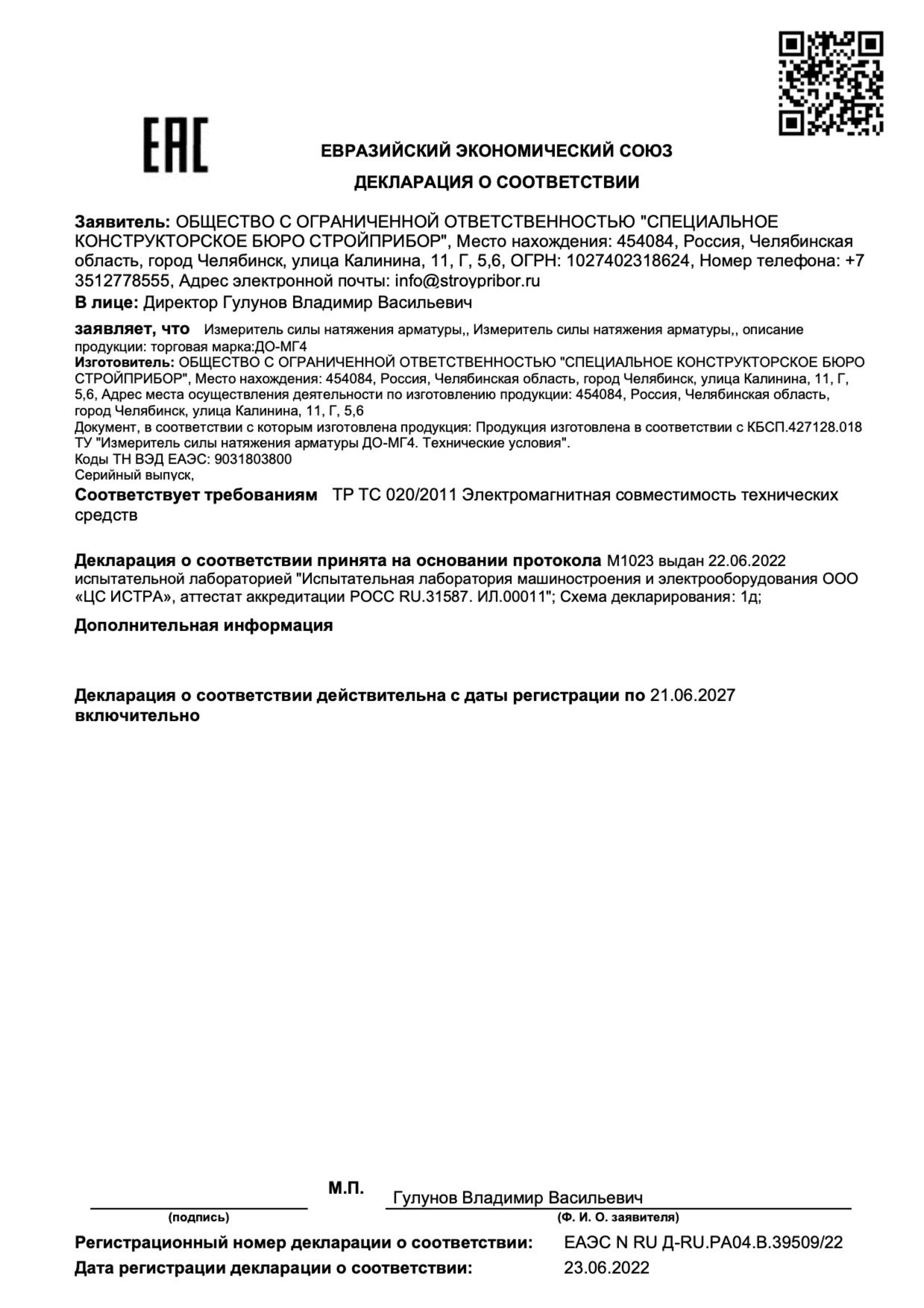

Декларация о соответствии техническим регламентам Таможенного союза

Все Приборы для контроля арматуры железобетонных конструкций

Задать вопрос о приборе
24.03.2017

Спрашивает Марина:

Существует ли методика поверки на приборы ДО-МГ4, ЭИН-МГ4? Возможно ли ее приобрести?

Отвечает Олег:

Методики поверки на перечисленные приборы находятся в соответствующих Руководствах по эксплуатации.

26.01.2017

Спрашивает Шахрай Дмитрий Петрович:

Прибор измерения натяжения в канатной арматуре ДО-60К-МГ4 в Беларуси когда будет внесен в государственный реестр РБ?

Отвечает Сергей:

Измерители силы натяжения арматуры ДО-МГ4 (и его модификация ДО-60К-МГ4) внесены в государственный реестр Республики Беларусь. На странице прибора в разделе "Загрузки" выложены все свидетельства и сертификаты. А также на нашем сайте есть специальный раздел "Приборы внесенные в Госреестры", где вы можете посмотреть все приборы, внесенные в государственный реестр Республики Беларусь. Скачать сертификат ДО-МГ4.

23.03.2015

Спрашивает Бородина Елена:

Здравствуйте,подскажите,пожалуйста, могу ли я прибором ДО-40-5МГ4 измерить силу натяжения арматуры диам.5ВрII? Если возможно, отправьте мне, пожалуйста, коммерческое предложение на эл.адрес: [email protected]
С уважением, Елена.

Отвечает Олег:

Да, можете.

14.04.2009

Спрашивает Курникова Ольга:

Какая марка кнопок на приборах ДО-40МГ4 у нас их два №023 и №026?

Отвечает Олег:

Вопрос требует уточнения свяжитесь с нами по телефонам (351)790-16-13,790-16-85
