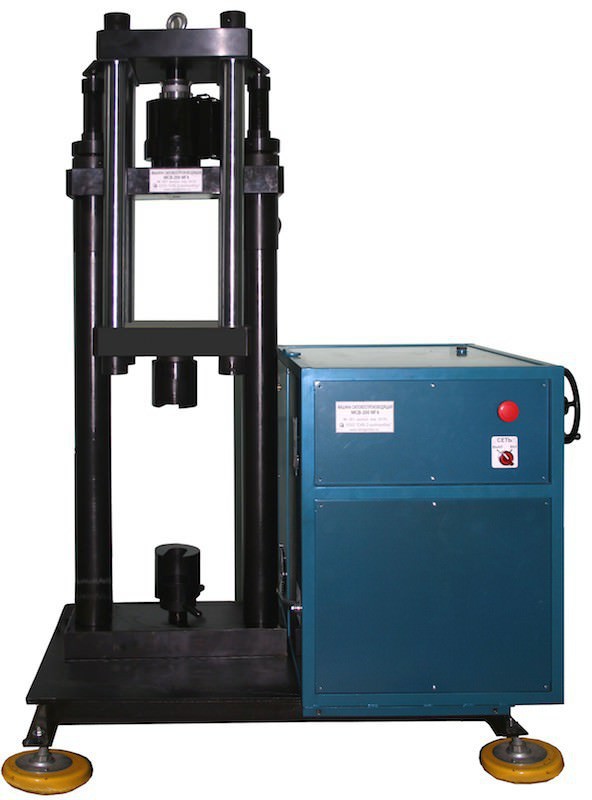

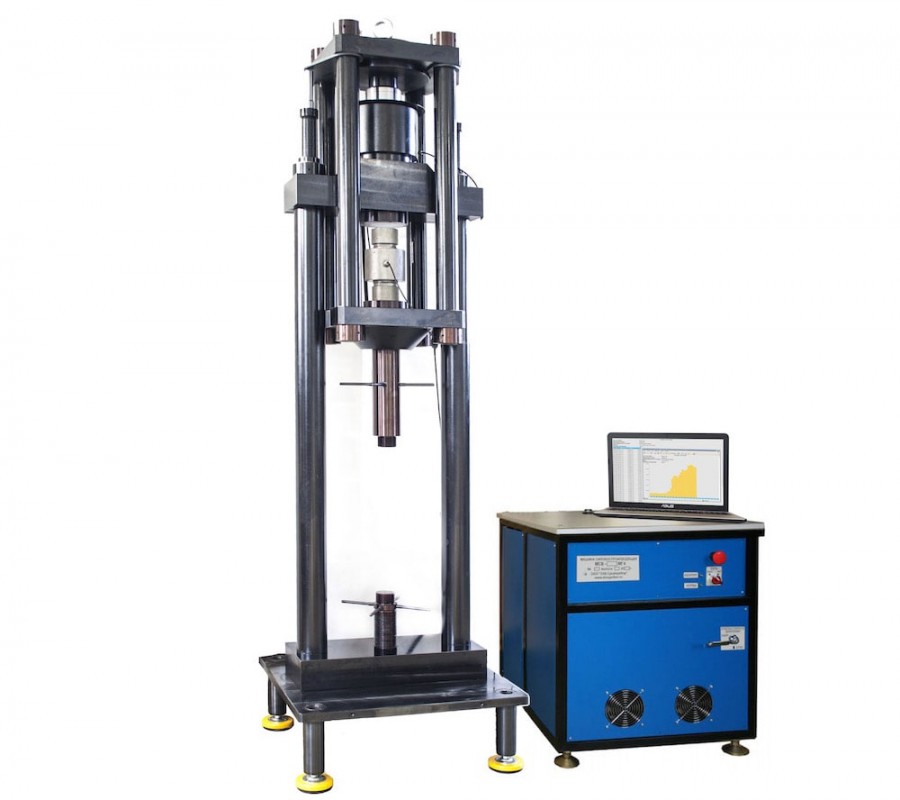

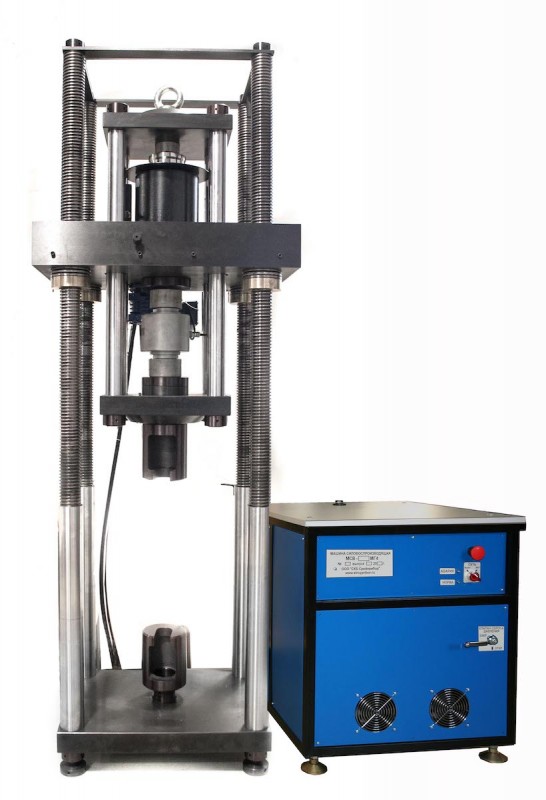

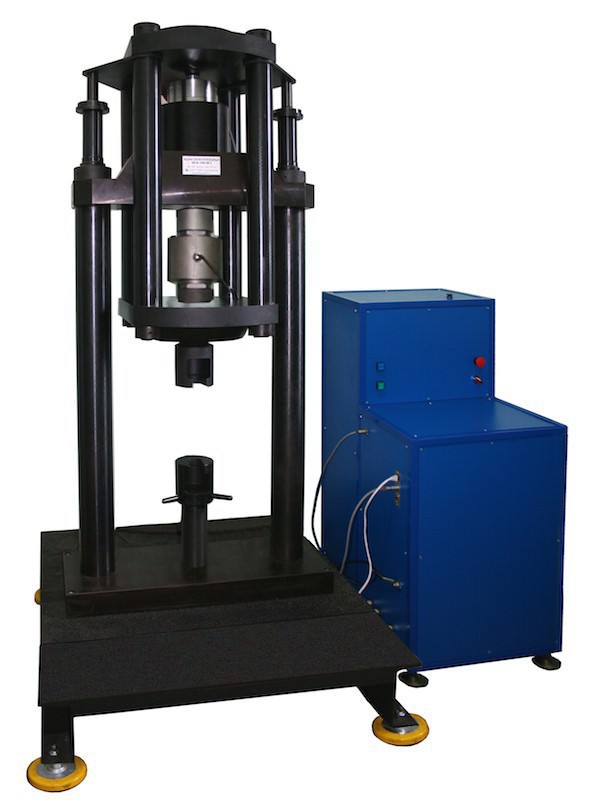

Машина силовоспроизводящая (силозадающая) МСВ-МГ4
Утвержден тип средства измерения
Внесен в Госреестр РФ под №83529-21
Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.
Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
В период с 2015 по 2024гг изготовлено и введено в эксплуатацию в качестве эталона 1 разряда 58 силовоспроизводящих машин с диапазоном воспроизведения силы от 0,2 ... 10 кН до 40 ... 2000 кН, в том числе 32 машины в региональных центрах стандартизации и метрологии.
Технические характеристики машины силовоспроизводящей
|
Наименование характеристик |
Тип машины |
| МСВ-10/1МГ4 |
МСВ-10/2МГ4 |
МСВ-50/1МГ4 |
МСВ-50/2МГ4 |
МСВ-100/1МГ4 |
МСВ-100/2МГ4 |
МСВ-200/1МГ4 |
МСВ-250/1МГ4 |
МСВ-250/2МГ4 |
| Цена, тыс. рублей (НДС не облагается) |
по запросу |
3 680 |
по запросу |
3 960 |
по запросу |
4 450 |
по запросу |
по запросу |
4 840 |
|
Диапазон воспроизведения силы, кН |
от 0,1 до 10 |
от 0,2 до 10 |
от 0,5 до 50 |
от 1 до 50 |
от 1 до 100 |
от 2 до 100 |
от 2 до 200 |
от 2,5 до 250 |
от 5 до 250 |
| Дискретность, Н (кН) |
0,01
(0,00001) |
0,05
(0,00005) |
0,1
(0,0001) |
0,2
(0,0002) |
0,2
(0,0002) |
| Пределы допускаемой относительной погрешности, % |
±0,02 |
| Колебание нагрузки в заданной точке, Н (кН), не более |
0,03
(0,00003) |
0,15
(0,00015) |
0,3
(0,0003) |
0,6
(0,0006) |
| Колебание нагрузки в заданной точке, % от max, не более |
0,0003 |
| Скорость изменения нагрузки, кН/с |
0,001 ... 1 |
0,001 ... 2 |
0,001 ... 4 |
0,001 ... 5 |
0,001 ... 5 |
|
Время выхода на заданное усилие (ступень), с, не более |
30 |
| Время удержания нагрузки в заданной точке, мин, не менее |
не ограничено |
|
Диапазон рабочих температур, °С |
от +18 до +26 |
| Габаритные размеры силовой рамы**, мм, не более: |
| − длина |
580 |
580 |
650 |
650 |
650 |
| − ширина |
650 |
650 |
750 |
750 |
750 |
| − высота |
1800 |
1800 |
2450 |
2450 |
2450 |
| Габаритные размеры шкафа управления, мм, не более: |
| − длина |
740 |
| − ширина |
760 |
| − высота |
620 |
|
Минимальная высота зоны сжатия *, мм |
250 |
250 |
300 |
300 |
300 |
| Минимальная высота зоны растяжения *, мм |
550 |
550 |
600 |
600 |
600 |
| Масса машины (масса шкафа управления)**, кг, не более |
550 (120) |
860 (120) |
860 (120) |
| Электрическое питание от сети переменного тока |
| − напряжение, В |
от 207 до 253 |
| − частота, Гц |
от 49 до 51 |
| Потребляемая мощность, В·А, не более |
1500 |
| Вероятность безотказной работы за 10 000 ч |
0,95 |
| Срок службы, лет |
10 |
| * - Размеры по требованию заказчика. |
| ** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение. |
|
Наименование характеристик |
Тип машины |
| МСВ-300/1МГ4 |
МСВ-300/2МГ4 |
МСВ-500/1МГ4 |
МСВ-500/2МГ4 |
МСВ-1000/1МГ4 |
МСВ-1000/2МГ4 |
МСВ-2000МГ4 |
МСВ-3000МГ4 |
| Цена, тыс. рублей (НДС не облагается) |
по запросу |
5 120 |
по запросу |
5 450 |
по запросу |
5 890 |
по запросу, с калибровкой |
по запросу, с калибровкой |
|
Диапазон воспроизведения силы, кН |
от 3 до 300 |
от 6 до 300 |
от 5 до 500 |
от 10 до 500 |
от 10 до 1000 |
от 20 до 1000 |
от 40 до 2000 |
от 60 до 3000 |
| Дискретность, Н (кН) |
0,2
(0,0002) |
0,5
(0,0005) |
1,0
(0,001) |
2,0
(0,002) |
3,0
(0,003) |
| Пределы допускаемой относительной погрешности, % |
0,02 |
0,2 |
| Колебание нагрузки в заданной точке, Н (кН), не более |
0,6
(0,0006) |
1,5
(0,0015) |
3
(0,003) |
6
(0,006) |
9
(0,009) |
| Колебание нагрузки в заданной точке, % от max, не более |
0,0003 |
| Скорость изменения нагрузки, кН/с |
0,001 ... 5 |
0,001 ... 10 |
0,001 ... 20 |
0,001 ... 40 |
0,001 ... 60 |
|
Время выхода на заданное усилие (ступень), с, не более |
30 |
| Время удержания нагрузки в заданной точке, мин, не менее |
не ограничено |
|
Диапазон рабочих температур, °С |
от +18 до +26 |
| Габаритные размеры силовой рамы**, мм, не более: |
| − длина |
650 |
650 |
870 |
960 |
960 |
| − ширина |
750 |
750 |
950 |
600 |
600 |
| − высота |
2450 |
2650 |
3000 |
1800 |
1800 |
| Габаритные размеры шкафа управления, мм, не более: |
| − длина |
740 |
750 |
750 |
| − ширина |
760 |
910 |
910 |
| − высота |
620 |
820 |
820 |
|
Минимальная высота зоны сжатия *, мм |
300 |
300 |
350 |
500 |
500 |
| Минимальная высота зоны растяжения *, мм |
700 |
800 |
800 |
- |
- |
| Масса машины (масса шкафа управления)**, кг, не более |
860 (120) |
1200 (120) |
1800 (120) |
1900 |
2400 |
| Электрическое питание от сети переменного тока |
| − напряжение, В |
от 207 до 253 |
| − частота, Гц |
от 49 до 51 |
| Потребляемая мощность, В·А, не более |
1500 |
1800 |
2000 |
| Вероятность безотказной работы за 10 000 ч |
0,95 |
| Срок службы, лет |
10 |
| * - Размеры по требованию заказчика |
| ** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение. |
Комплект поставки машины силовоспроизводящей
Cиловая рама с реверсором и нагружающим гидроцилиндром, силоизмерительный тензодатчик класса точности С5, шкаф управления, внешний пульт управления, кабель связи с ПК, программное обеспечение, соединительный кабель датчика перемещения, сетевой кабель, комплект проставок, вилочные захваты, П-образные захваты, фиксаторы поворота реверсора, руководство по эксплуатации, паспорт, методика калибровки.
По спецзаказу: ПК (ноутбук).
Гарантийный срок эксплуатации 24 месяца.
Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
|

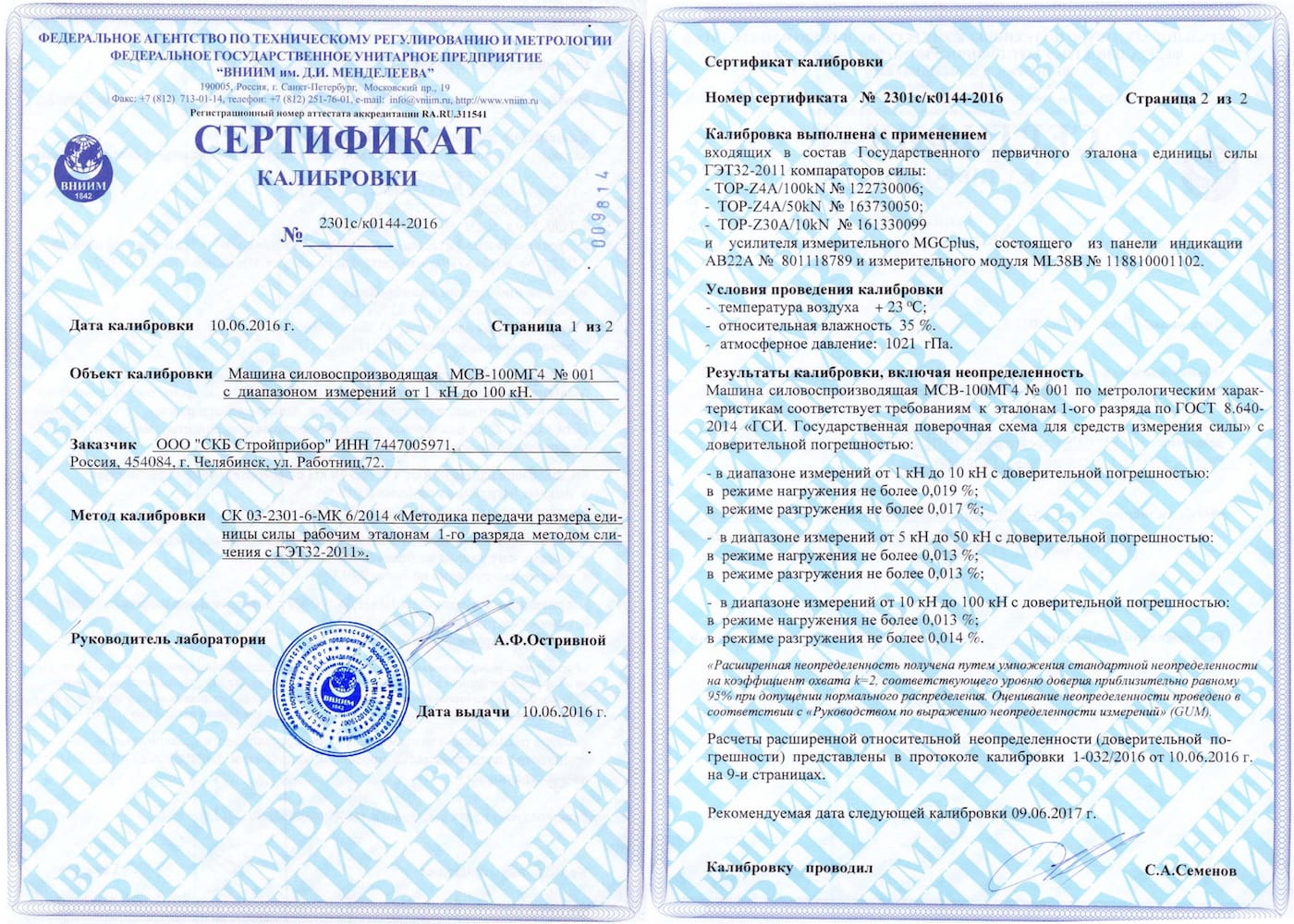

Сертификат калибровки машины силовоспроизводящей МСВ-100МГ4
Протокол калибровки машины силовоспроизводящей МСВ-100МГ4

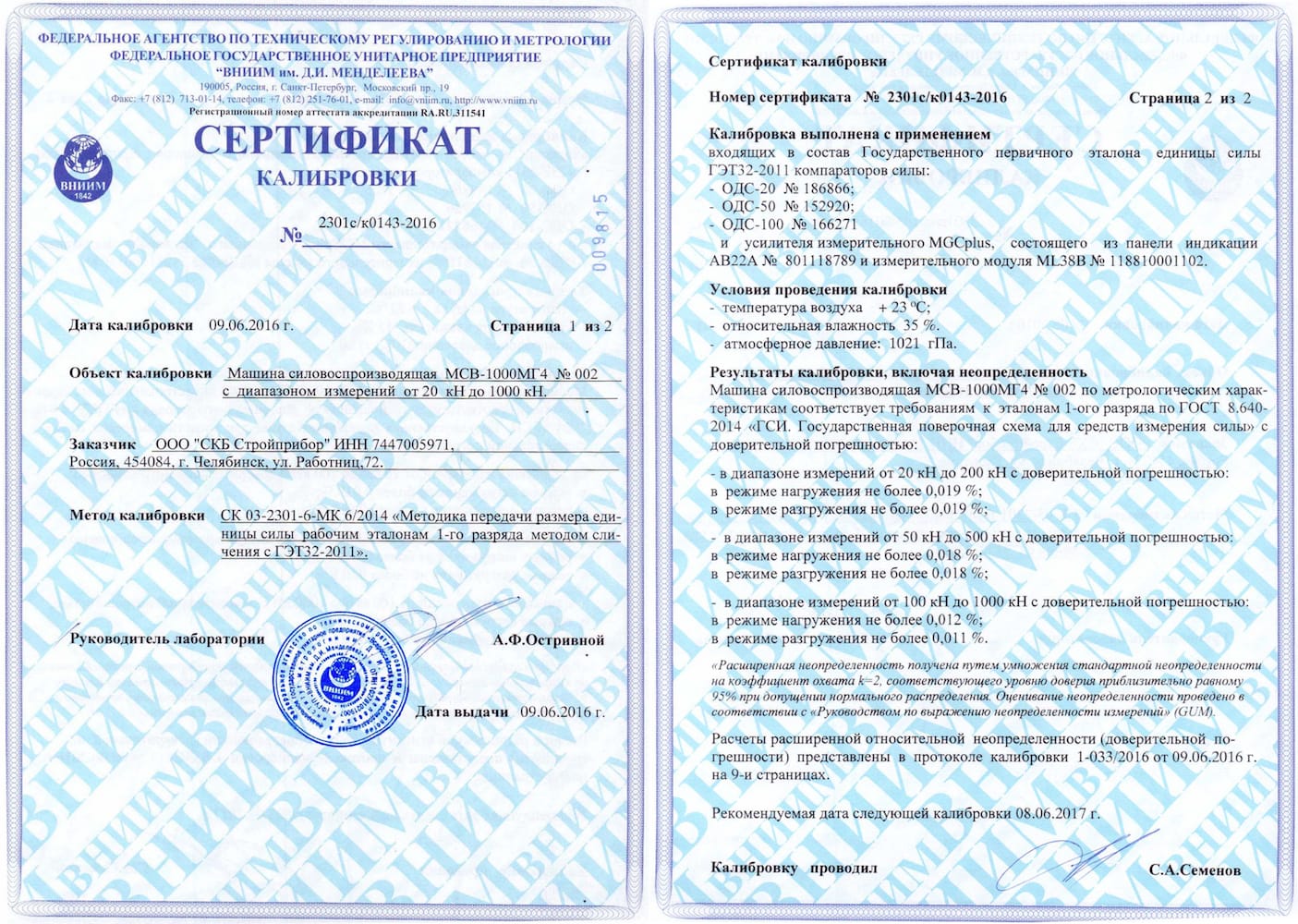

Сертификат калибровки машины силовоспроизводящей МСВ-1000МГ4

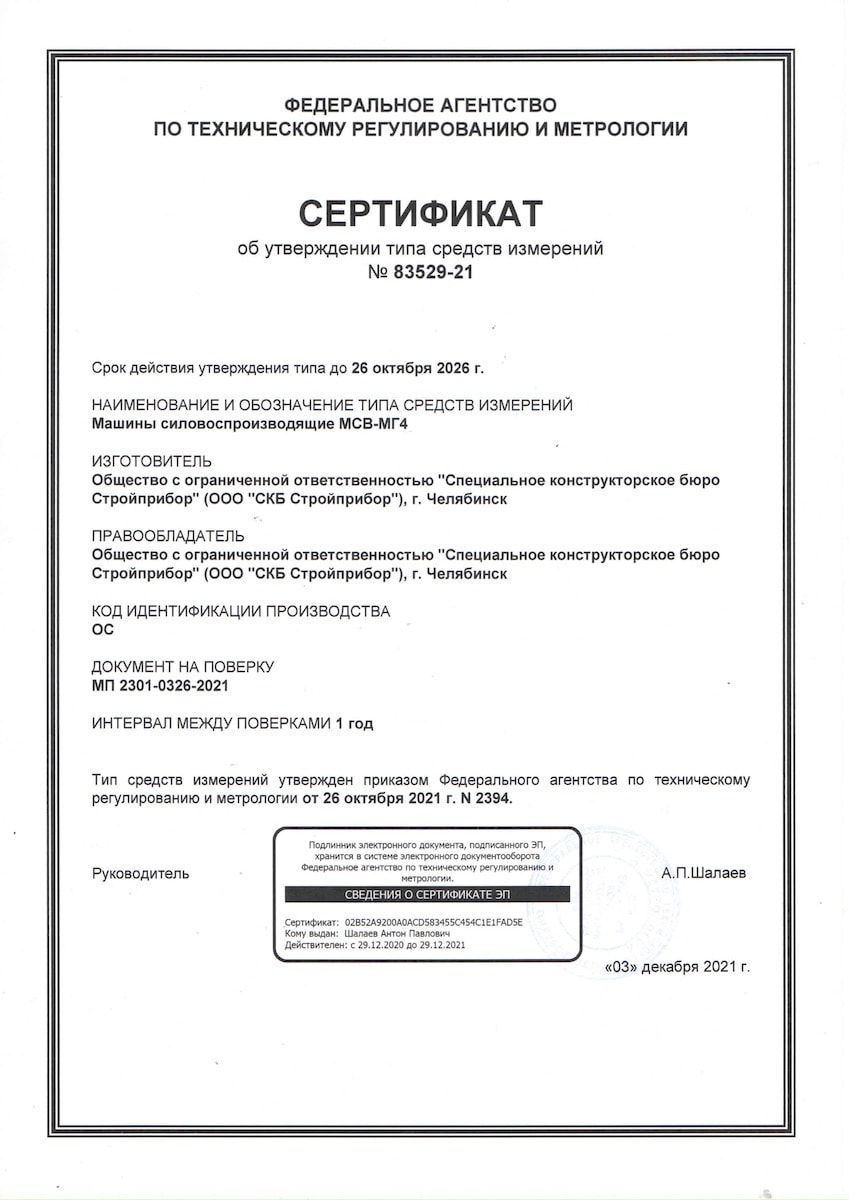

Свидетельство об утверждении типа средств измерений. Российская Федерация.
Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств"; ТР ТС 004/2011 "О безопасности низковольтного оборудования"
