Установка тахометрическая УТ120-МГ4

Установки тахометрические УТ120-МГ4 предназначены для измерений частоты вращения и для поверки тахометров, фототахометров, тахометрических измерительных каналов, измерителей частоты вращения, измерительных преобразователей частоты вращения.

Установки применяются в качестве рабочего эталона 1 разряда в режиме воспроизведения частоты вращения электрическим методом и качестве рабочего эталона 2 разряда в режиме воспроизведения частоты вращения механическим методом в соответствии с Государственной поверочной схемой для средств измерений угловой скорости и частоты вращения.

Область применения – поверка/калибровка рабочих средств измерений частоты вращения методом прямых измерений.

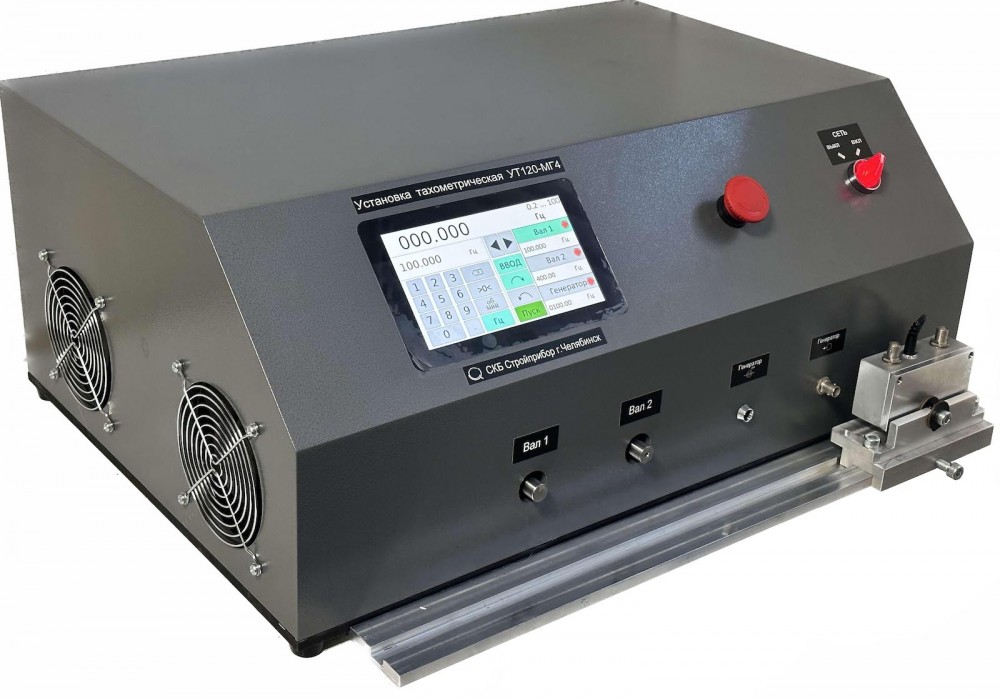

Установка состоит из несущего корпуса, в котором размещены два серводвигателя, обеспечивающих воспроизведение заданной частоты вращения; блок управления с сенсорным дисплеем и встроенным генератором импульсов.

Принцип действия установки заключается в измерении частоты вращения серводвигателей встроенными бесконтактными тахометрами, включенными в обратную связь цепей управления. Частота вращения серводвигателей и частота импульсов встроенного генератора задается с помощью блока управления встроенного в единый корпус. Валы серводвигателей выведены на переднюю панель установки, и имеют муфты для подключения вала поверяемого тахометра. Валы серводвигателей могут вращаться не зависимо друг от друга, как по часовой, так и против часовой стрелки.

Для поверки и калибровки фотоэлектрических бесконтактных тахометров служит излучатель, частота световых импульсов которого, задается с помощью встроенного генератора.

Выход встроенного генератора электрических импульсов имеет коаксиальный разъем, к которому подключаются электронные тахометры. На разъем генератора поступают прямоугольные, однополярные импульсы заданной частоты стандартного ТТЛ уровня амплитудой 5 В.

Технические характеристики установки тахометрической

Наименование характеристик	УТ120-МГ4
Цена, рублей (НДС не облагается)	1 500 000
Диапазон воспроизведения частоты вращения: − при использовании вала первой ступени, об/мин (Гц) − при использовании вала второй ступени, об/мин (Гц) − при использовании встроенного генератора, об/мин (Гц)	от 10 (0,2) до 6000 (100) от 6000 (100) до 24000 (400) от 10 (0,2) до 120000 (2000)
Пределы допускаемой относительной погрешности установки, при использовании вала первой и второй ступени, %, не более	±0,05
Пределы допускаемой относительной погрешности установки, при использовании встроенного генератора, %, не более	±0,005
Параметры электрического питания: − напряжения переменного тока, В − частота, Гц	230 ± 23 50 ± 1
Габаритные размеры (д×ш×в), мм, не более	750×650×300
Масса, кг, не более	60
Потребляемая мощность, Вт, не более	2 000
Средняя наработка на отказ, ч	5 000
Средний срок службы, лет	10

Комплект поставки установки тахометрической

• муфта для подключения тахометра;
• щелевая насадка;
• модуль-преобразователь БФС
